Коаксіальний кабель Kingsignal KSR 400L

• Підвищене екранування — до 90 дБ захисту від електромагнітних завад
• Знижене затухання порівняно з RG58 та іншими базовими моделями
• Сумісність із популярними BNC, TNC, N, SMA роз’ємами
• Високий опір ізоляції та напруга пробою до 8000 В
• Працює при температурах від -40 до +80 °C
• Пікова потужність до 16 кВт

Коаксіальний кабель KSR 400L — це рішення для тих, хто цінує стабільність, захист від втрат і чистий сигнал навіть на великих відстанях. Завдяки продуманій багатошаровій конструкції та якісним матеріалам він демонструє високі електричні характеристики та чудово поводиться в умовах зовнішнього чи промислового монтажу. KSR 400L — ідеальний вибір для систем зв'язку, антенних трас, базових станцій, відеоспостереження та лабораторних вимірювальних комплексів.

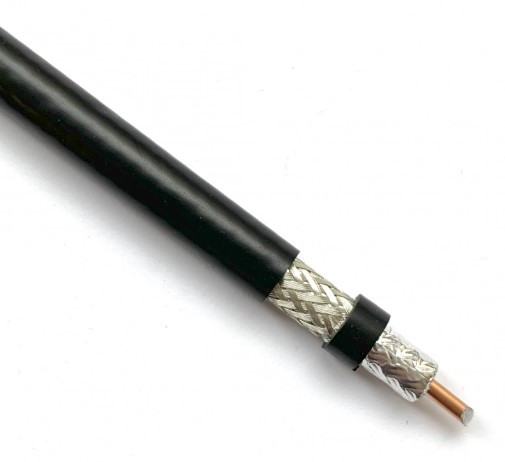

Будова кабелю

Конструкція кабелю KSR 400L поєднує легкість, міцність і ефективність сигналопередачі. Усі елементи оптимізовані для стабільної роботи в діапазоні до 6 ГГц.

Структура кабелю:

• Внутрішній провідник: алюміній з мідним покриттям (Copper Clad Aluminum), Ø 2.74 мм
• Діелектрик: спінений поліетилен (Physical Foam PE), Ø 7.24 мм
• Зовнішній провідник (екран): суцільна алюмінієва фольга + лужений обміднений алюміній, Ø 8.1 мм
• Зовнішня оболонка: поліетилен, Ø 10.16 мм

Завдяки використанню спіненого поліетилену як діелектрика, досягається високий коефіцієнт поширення сигналу при зниженій ємності. Двошаровий екран забезпечує надійний захист від перешкод навіть у щільних міських мережах.

Електричні характеристики

Електричні властивості кабелю дозволяють використовувати його в системах, де критична точність передачі сигналу, низький рівень втрат і захист від зовнішніх впливів.

Параметри:

• Ємність: 78.4 пФ/м
• Хвильовий опір: 50 Ом
• Швидкість поширення сигналу: 85 %
• Опір внутрішнього провідника: 4.91 Ом/км
• Опір зовнішнього провідника: 5.41 Ом/км
• Напруга пробою ізоляції: до 8000 В RMS
• Пікова потужність: до 16 кВт
• Екранування: ≥ 90 дБ

Завдяки такому балансу між провідністю, ємністю та екрануванням, кабель впевнено тримає якість сигналу навіть на довгих ділянках — без втрат, шуму чи паразитних відбиттів.

Механічні та екологічні властивості

Параметри міцності та стійкості:

• Робоча температура: від –40°C до +80°C
• Мінімальний радіус вигину: 51 мм
• Відповідність RoHS: так (екологічно безпечний)

Зовнішня оболонка з поліетилену має високу стійкість до стирання, ультрафіолету та вологи. Це дозволяє прокладати кабель як усередині приміщень, так і на відкритому повітрі — без ризику деградації матеріалу чи порушення ізоляції.

Сфера застосування

Кабель Kingsignal KSR 400L чудово підходить для таких задач:

• Антенні фідери у базових станціях стільникового зв’язку
• Wi-Fi системи, ретранслятори, точки доступу
• RF-обладнання, передавачі та приймачі, SDR
• Лабораторні стенди, генератори, вимірювальні комплекси
• Системи відеоспостереження з передачею сигналу по коаксіалу
