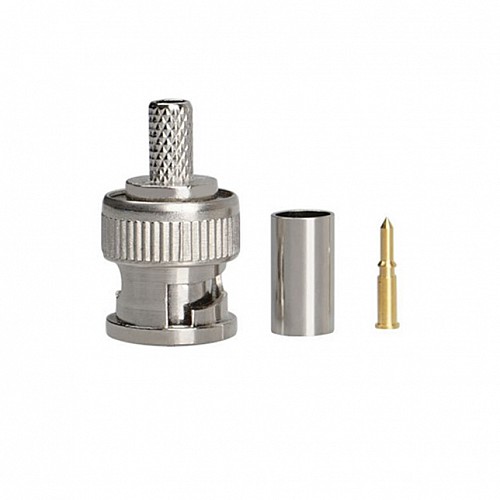

Описание Высокочастотный разъем BNC male на кабель RG58 PicocelLink

• Предназначен для коаксиального кабеля RG58
• Надёжное байонетное соединение без люфтов
• Работает в частотном диапазоне до 4 ГГц
• Минимальные потери сигнала и стабильная передача
• Совместим с видеокамерами, измерительным и связным оборудованием
• Металлический корпус с защитой от коррозии

Высокочастотный разъём PicocelLink BNC male на кабель RG58 — это удобное и проверенное решение для подключения коаксиального кабеля в системах видеонаблюдения, лабораторных приборах, телекоммуникационном и радиочастотном оборудовании. Байонетный механизм обеспечивает надёжную и быструю фиксацию, что особенно важно при частом подключении и отключении кабелей.

Разъём идеально подходит для RG58 и его модификаций, часто используемых в аналоговых и цифровых системах передачи сигнала на короткие и средние дистанции. BNC-коннекторы давно стали стандартом для CCTV, осциллографов, радиосвязи и другого профессионального оборудования, где важна стабильность сигнала и простота монтажа.

Технические характеристики

Тип разъёма:

• BNC male (байонетное соединение, центральный штырь)

Совместимые кабели:

• RG58, RG58A/U, RG58C/U

Волновое сопротивление:

• 50 Ом

Частотный диапазон:

• До 4 ГГц

Коэффициент отражения:

• 24 дБ на частотах до 1 ГГц

Материал корпуса:

• Латунь с никелевым или хромированным покрытием

Центральный контакт:

• Латунь с покрытием (золото или никель)
• Сопротивление контактов: не более 1.5 мОм

Изоляция:

• PTFE (фторопласт)
• Устойчива к нагреву, напряжению и влажности

Тип монтажа:

• Обжим или пайка (в зависимости от модели)
• Надёжная фиксация без люфтов и деформации кабеля

Механические и эксплуатационные характеристики

Разъём рассчитан на десятки и сотни циклов подключения без ухудшения контакта. Байонетный механизм позволяет быстро закреплять кабель и надёжно удерживает соединение даже при вибрации и сдвиге. Внутренняя конструкция исключает паразитные шумы и обеспечивает стабильную проводимость на протяжении всего срока службы.

Металлический корпус защищён от коррозии, благодаря чему разъём может использоваться как в помещении, так и на открытом воздухе. Герметичность конструкции минимизирует попадание пыли и влаги, что особенно важно для уличных камер, антенн или промышленного оборудования.

Область применения

• Системы видеонаблюдения (CCTV, DVR)
• Осциллографы, генераторы сигналов, частотомеры
• Антенное и радиочастотное оборудование
• Аудио- и видеотехника, телекоммуникации
• Лабораторные и промышленные установки
